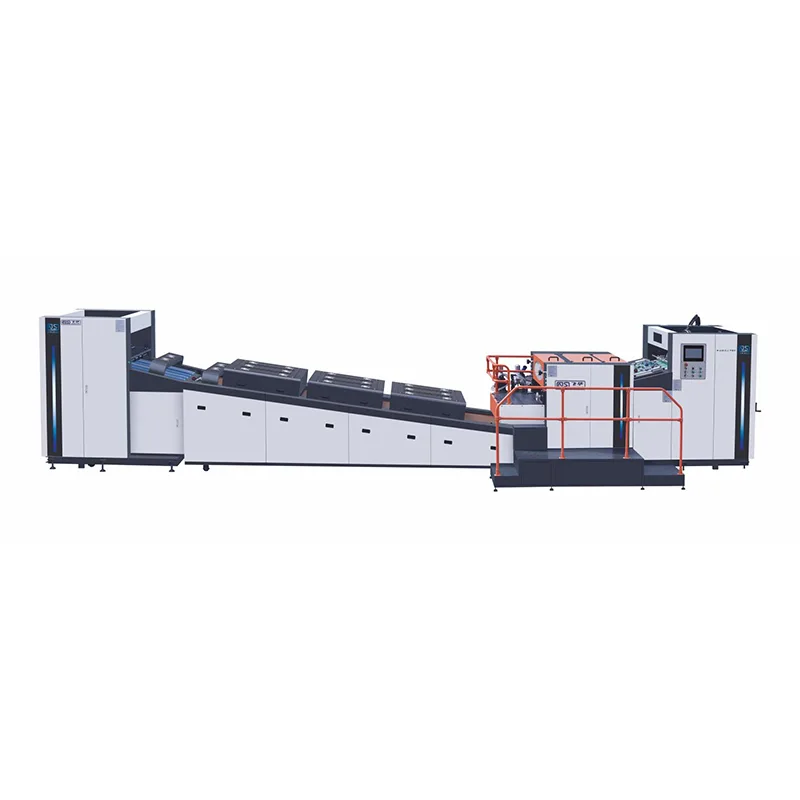

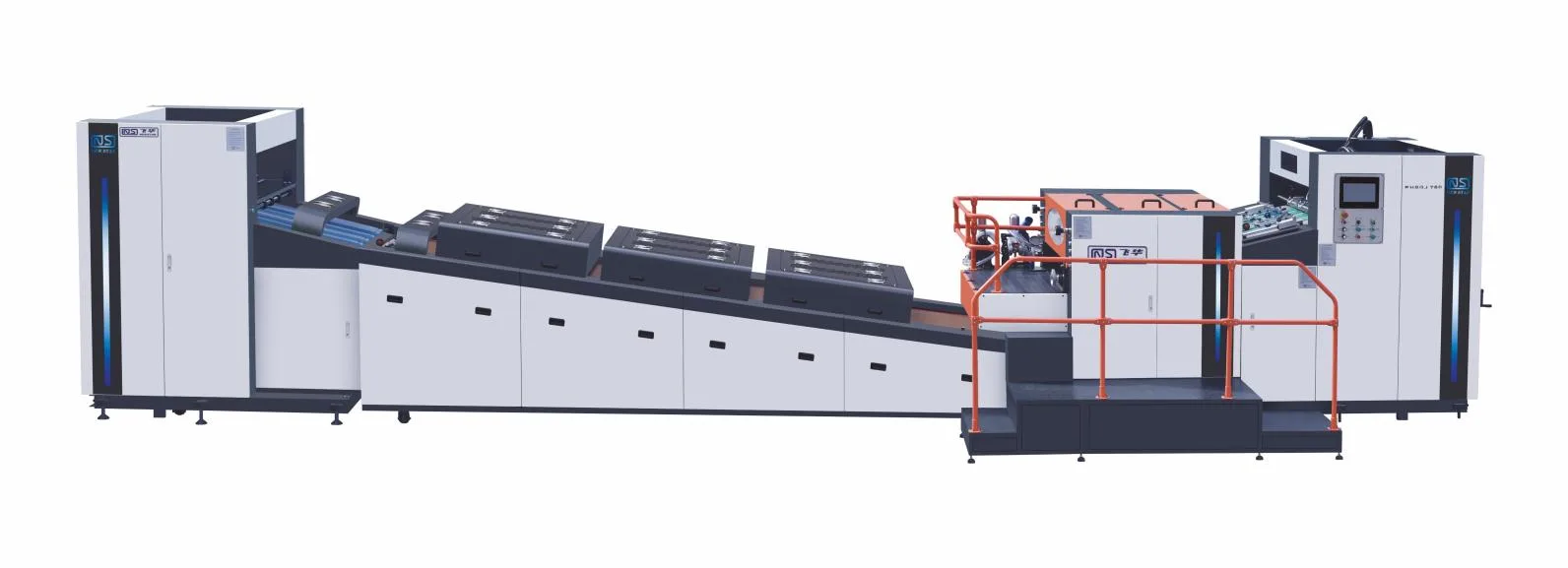

FHSGJ-760 Full otomatis High-kacepetan Full Spot Mesin Varnish

Lingkup aplikasi

TNEW STAR FHSGJ-760 Full Automatic full-speed full / spot Mesin Varnish sing diluncurake dening perusahaan kita, sing bisa ningkatake sifat cetak: anti banyu, tahan debu, kaendahan permukaan, lsp. Iku cocok kanggo poster, buku, brosur, kothak werna, kemasan kothak werna, lsp. Proses Varnishing!

Parameter teknis

Konfigurasi rinci

(1) Struktur mesin standar

1. Feeder otomatis

2. Coating unit (UV oil/Water-based glossy oil)

3. Sistem conveyor pengeringan (pengering UV/pengering IR)

4. Stacker otomatis

5. Sistem kontrol otomatis

(2) Konfigurasi mesin lan spesifikasi teknis

1. Feeder kertas otomatis

- linuwih dhuwur diadopsi kanggo dipakani kertas cepet lan Gamelan.

- Dilengkapi detektor tegangan ganda elektromekanis sensitif lan baffle awak manca, mesin bakal mandheg langsung yen ora normal.

- Gauge ngarep lan sisih gauge akurat lan dipercaya.

2. Coating inang

- Kacepetan lapisan nganti 6000-9000 lembar / jam.

- Nggunakake drum imprint diameteripun gedhe, drum dening imbangan dinamis, lapisan lenga film flat.Double poros transfer lenga, scraper, kontrol prasaja lan dipercaya saka lenga.

- Coating drum adopts meneng tetep clamping piranti, kang prasaja lan awet.

- Struktur transfer minyak maju lan mundur, konversi gampang, pangaturan kekandelan fleksibel.

FHSGJ-760 1050 kasedhiya karo roller anilox keramik opsional lan glathi dokter.

3. Peralatan pengeringan UV (pengering UV + pengering IR) Nganyarke utama kanthi lampu LED UV opsional

- peralatan pangatusan UV adopts telung lampu merkuri UV, kang bisa cepet ngalangi varnish UV.

- Dilengkapi konversi lengkap / setengah cahya.

- Kontrol suhu otomatis sing dibangun lan mlumpat abnormal elektronik.

- peralatan pangatusan IR adhedhasar banyu, bisa garing varnish adhedhasar banyu.

-Lampu LED nggunakake proses curing suhu kurang kanggo njamin kualitas kertas lan ngidini varnish kanggo kelangan luwih cepet, nyediakake pengalaman kualitas sing luwih dhuwur!

4. Stacker kertas otomatis

- Stacker kertas dilengkapi platform loading kertas otomatis.

- Photoelectric pneumatik kertas leveler loro-sisi lan kertas kuwat warata lan alon;Piranti penengah kanggo nyegah release saka inersia kertas nglukis; Kisaran medium kanggo mesthekake panampa kertas sing lancar lan rapi.

- Dilengkapi kipas pendingin lan AC pendinginan opsional.

- Lampu indikator status abnormal lan sistem deteksi safety kanggo cepet ngandhani staf status ora normal.

5. Kontrol otomatis

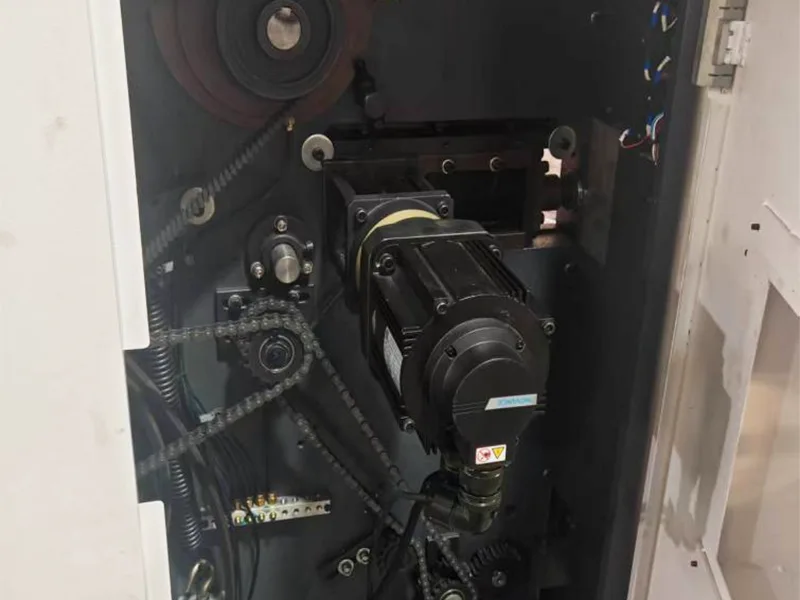

- Motor nggunakake regulasi kacepetan konversi frekuensi, aman lan dipercaya.

- Mesin kabeh nggunakake kontrol PLC sing bisa diprogram, operasi sing gampang, pangopènan sing gampang.

- Kabeh bagean kabel disambungake dening konektor cepet, gampang kanggo nginstal.

【1】 Feeder otomatis (ora ana motor penggerak poros)

【2】Sistem lapisan (minyak UV/minyak glossy berbasis banyu)

【3】IR drying conveyor (UV dryer + IR dryer)

(1) FHSGJ-760 Dhaptar Konfigurasi Mesin Varnish kacepetan dhuwur kanthi otomatis lengkap / titik

(2)

(3) FHSGJ-760 Full otomatis dhuwur-kacepetan lengkap / titik Varnish Machine spared parts

Parameter bisa diganti tanpa kabar sadurunge, lan prodhuk nyata bakal menang.

Full otomatis kacepetan dhuwur Full / titik Mesin Varnish

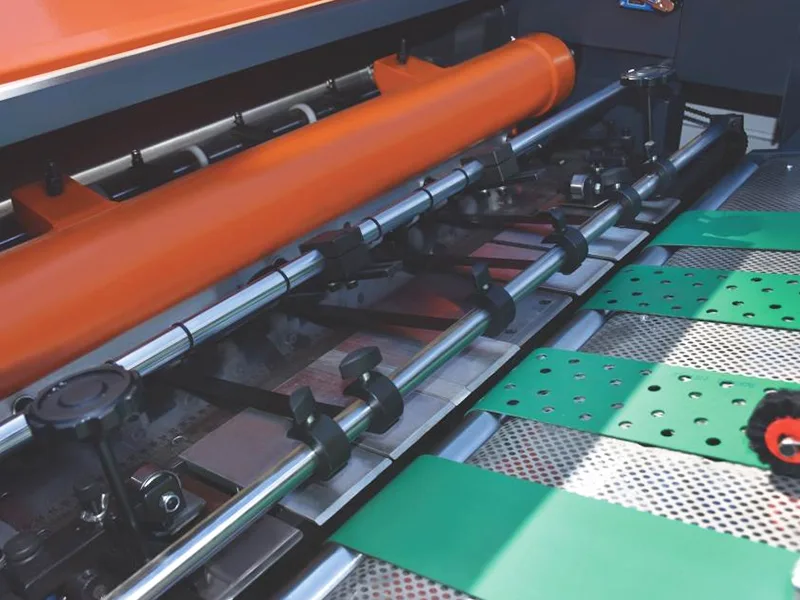

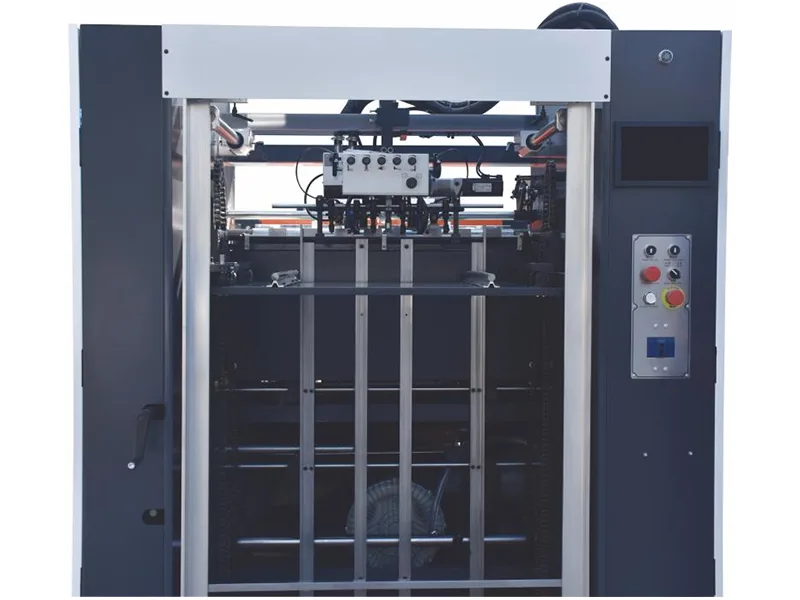

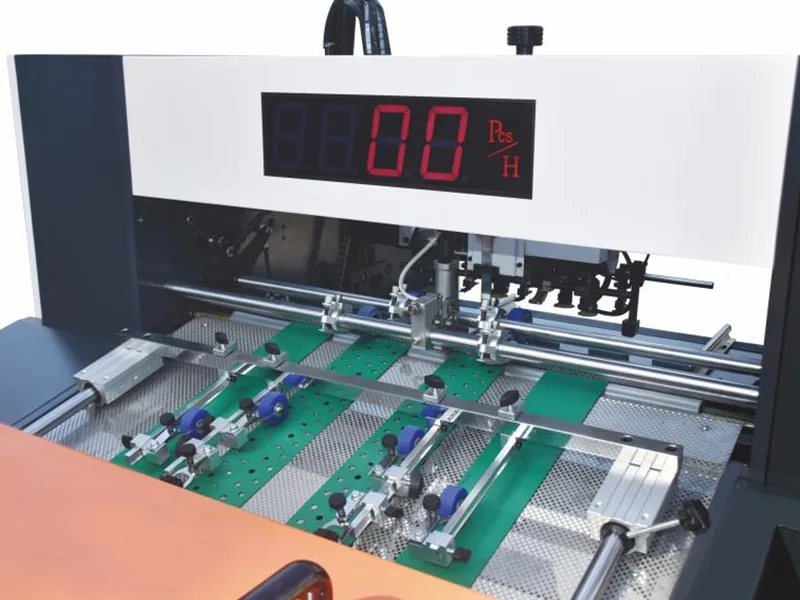

(1) Pakan otomatis

1.Adopt feeder pers offset kacepetan dhuwur (9000 lembar / jam) kanggo mesthekake operasi cepet lan stabil

2. Kertas kontrol fotolistrik, ngangkat otomatis

3.Double pangayoman feeder ngangkat safety

4. Nggunakake desain stacker kertas paling anyar, kabeh tray bisa di-push, lan tray bisa di-push ing langsung sawise printing, tanpa ngurutake kertas manual. Pre-stacker uga bisa digunakake. pilihan loro-lorone. Ngirit wektu kertas lan nyuda intensitas tenaga kerja operator.

5.Dual-sheet detector

6. Pompa vakum bebas lenga

7. We wis ditambahaké fitur sing ngidini mesin kanggo nyetel posisi varnishing kertas nggunakake ngarep lan sisih Panuntun tanpa disassembling Papan printing nalika posisi kertas ora akurat.

8.A layar ngawasi anyar wis ditambahaké ing feeder, saéngga kedhaftar kanggo ndeleng status koleksi kertas ing stasiun koleksi kertas tanpa perlu kanggo mindhah watara.

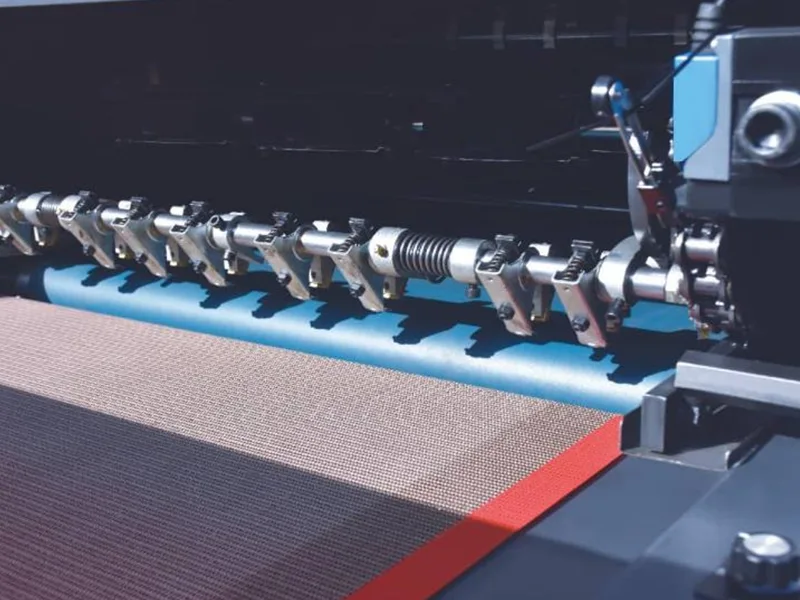

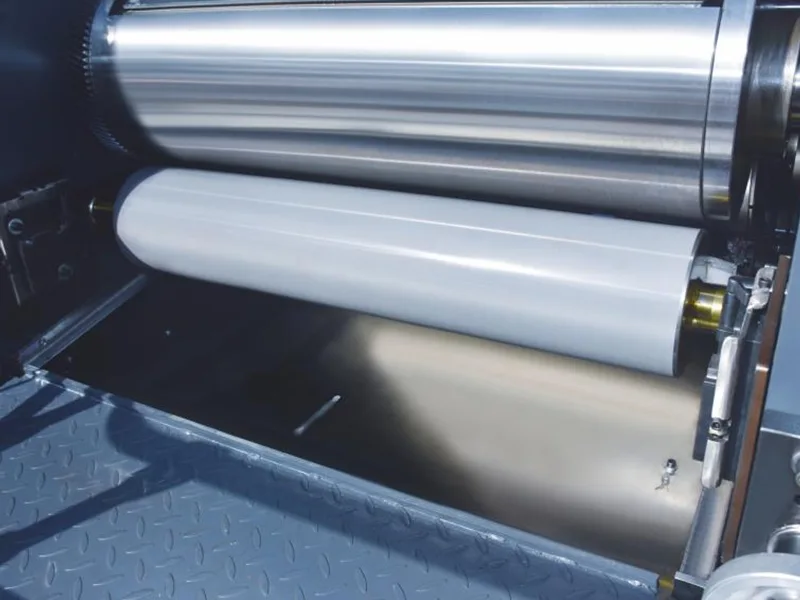

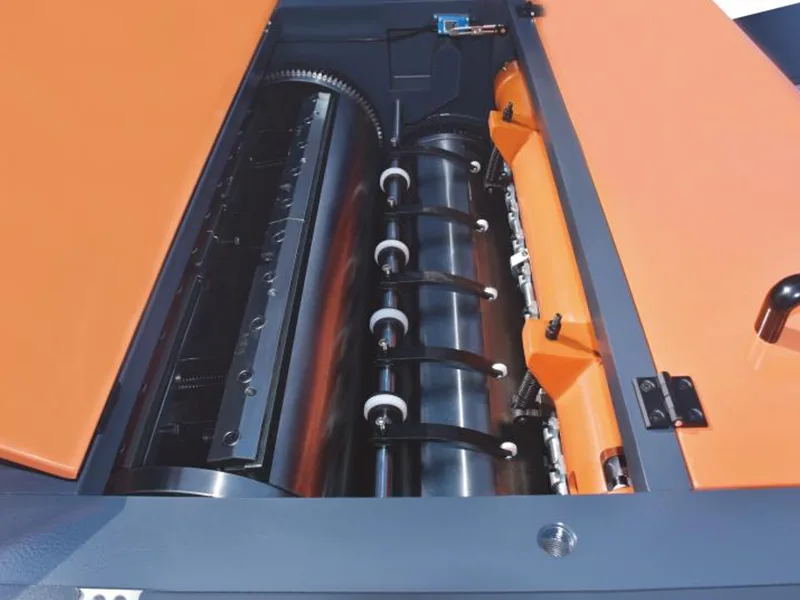

(2) bagean Coating

2 Coating host

1. Kemul kemul: nggoleki lan malah.

2. Feed kertas toothed: ora muter kertas, Gamelan dhuwur-kacepetan kertas dipakani.

3. Roller metering materi sing diimpor, kekandelan lenga sing bisa diatur ing rotasi maju lan mundur.

4. Panel tembok unit utama: integral HT200 casting, 80mm nglukis.

5. Dikuatake basis casting HT200, operasi kacepetan dhuwur stabil, bantalan awet.

6. Gedhe diameteripun roller kesan, mbosenke imbang kanggo malah nutupi lenga.

7. Lembar ilang lan deteksi misalignment kanggo njamin akurasi registrasi.

8. Cepet clamping plate.

9. Desain pump lenga dual kanggo reresik luwih gampang.

10. Pan lenga lan lading dhokter sing dilapisi Teflon, non-kelet.

- Kacepetan lapisan nganti 6000-9000 lembar / jam.

- Nggunakake drum imprint diameteripun gedhe, drum dening imbangan dinamis, lapisan lenga film flat.Double poros transfer lenga, scraper, kontrol prasaja lan dipercaya saka lenga.

- Coating drum adopts meneng tetep clamping piranti, kang prasaja lan awet.

- Struktur transfer minyak maju lan mundur, konversi gampang, pangaturan kekandelan fleksibel.

- Roller anilox keramik opsional lan scraper rongga utawa scraper biasa.

Fitur anyar: Kanggo nggampangake para pelanggan ngganti papan cetak, kita wis nganyarke fitur iki kanggo entuk pas siji-langkah.

FHSGJ-760 1050 kasedhiya karo roller anilox keramik opsional lan glathi dokter.

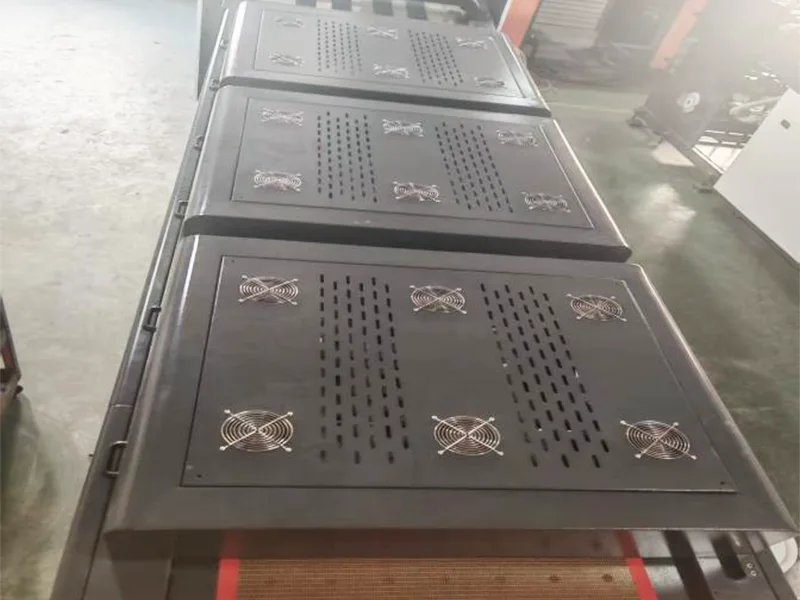

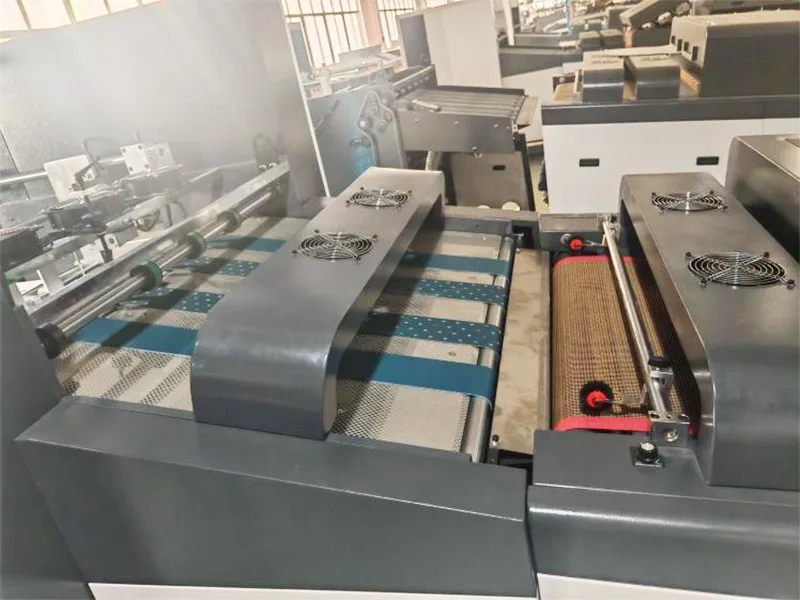

(3) IR Drying lan UV Curing System

3. Peralatan pengeringan UV (pengering UV + pengering IR) Nganyarke utama kanthi lampu LED UV opsional

- peralatan pangatusan UV adopts telung lampu merkuri UV, kang bisa cepet ngalangi varnish UV.

- Dilengkapi konversi lengkap / setengah cahya.

- Kontrol suhu otomatis sing dibangun lan mlumpat abnormal elektronik.

- peralatan pangatusan IR adhedhasar banyu, bisa garing varnish adhedhasar banyu.

- Oven dilengkapi sensor suhu, lan kabel safety dipasang ing ngisor kap lampu kanggo nyegah kertas ngambang lan lampu ora murub.

- Oven nduweni fungsi ngangkat otomatis, tahan geni, lan gampang ngganti lampu.

- Sabuk conveyor Teflon kanthi sistem koreksi penyimpangan otomatis.

- Pakan kertas nyedhot lengkap lan ventilasi exhaust.

- Fan cooling lan piranti skipping kertas.

- Lampu LED nggunakake proses curing suhu rendah kanggo njamin kualitas kertas lan ngidini varnish dadi luwih cepet, nyedhiyakake pengalaman kualitas sing luwih dhuwur!

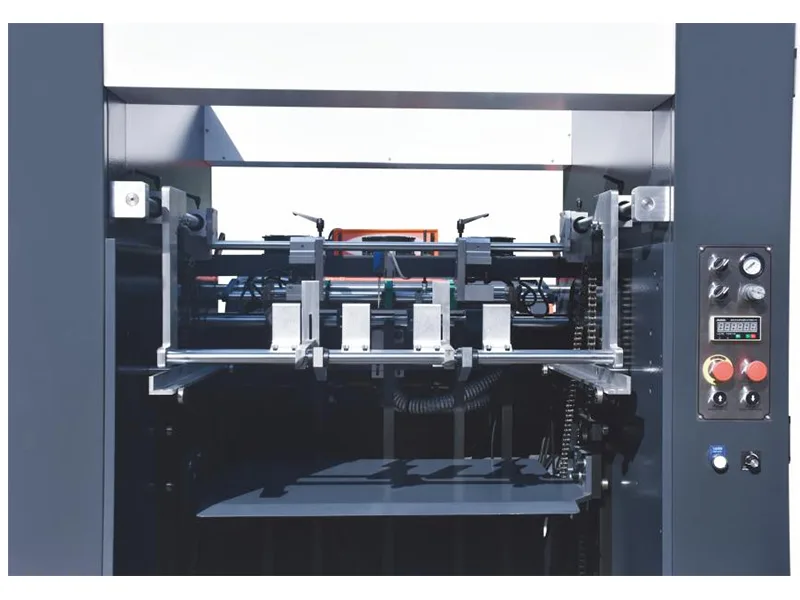

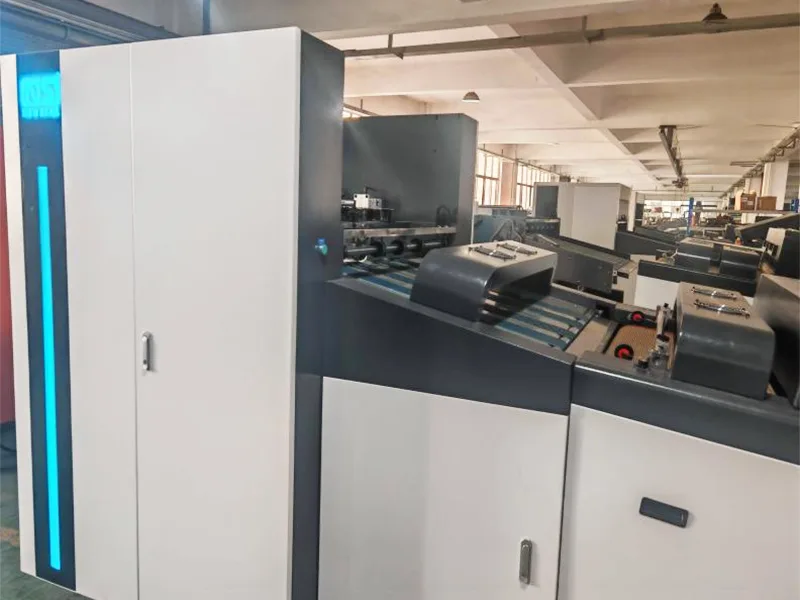

(4) Sistem pangiriman otomatis

5. Kontrol otomatis

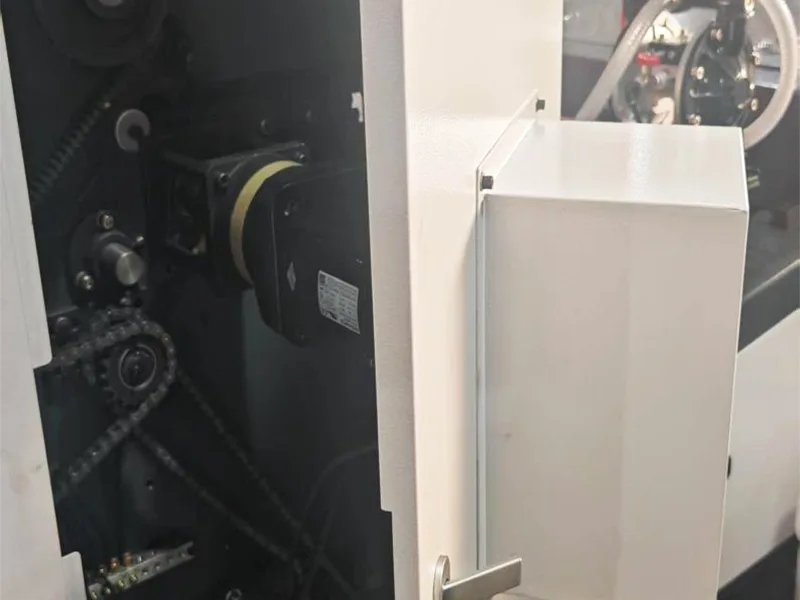

- Motor nggunakake regulasi kacepetan konversi frekuensi, aman lan dipercaya.

- Mesin kabeh nggunakake kontrol PLC sing bisa diprogram, operasi sing gampang, pangopènan sing gampang.

- Kabeh bagean kabel disambungake dening konektor cepet, gampang kanggo nginstal.

1. Kertas kontrol fotolistrik, ngangkat otomatis

2.Double pangayoman feeder ngangkat safety

3. Dilengkapi fungsi tutup kertas pneumatik, sampeyan bisa nyetel nomer lan wektu beat kertas kanggo mesthekake neatness

4. kertas Disorderly fungsi Mudhunake otomatis

5.Cocok sistem deteksi senggol kertas kanggo entuk deceleration cerdas.
